發布時間：2022-06-21
項目要點
【案例行業】飼料加工

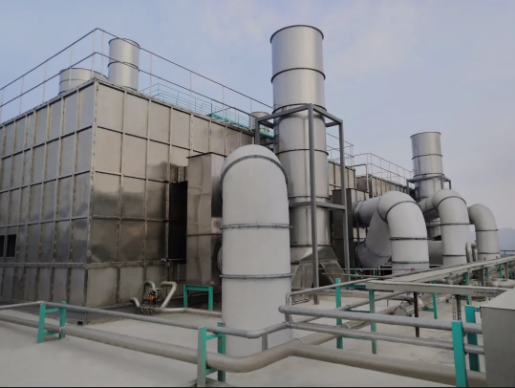

【項目名稱】廣東某大型飼料企業車間項目
【廢氣成分】三甲胺，粉塵，含硫有機物、含銨有機物
【設計工藝】生物洗滌+生物過濾
【設計效果】
《惡臭污染物排放標準》（GB14554-93）
《大氣污染物綜合排放標準》（GB3095-96）
《大氣污染物綜合排放標準》（GB16297-1996）
項目概述
由于在飼料生產過程中，在原料卸車、堆放，原料粉碎，造粒、膨化、烘干過程，產品冷卻及成品包裝等階段都會(huì )散發飼料及其原料的獨特異味，若不加以收集處理而是直接擴散到空氣中，不但會(huì )污染周邊環境，影響周邊居民日常生活，導致居民投訴，而且會(huì )對廠區作業環境和作業人員的身體健康都造成影響。
因此，必須采取切實可行的辦法，對生產過程產生的異味氣體進行凈化處理。根據生產車間和庫房的分類收集以及不同飼料的工藝系統要求，選擇不同的除臭工藝和除臭設備，由此改善廠內空間及其周?chē)沫h(huán)境質量。目標：達到工藝排放點臭氣濃度800無量綱以下；廠界臭氣濃度20無量綱以下。通過系統穩定運行除臭。樹立飼料廠環保處理效果新標桿。

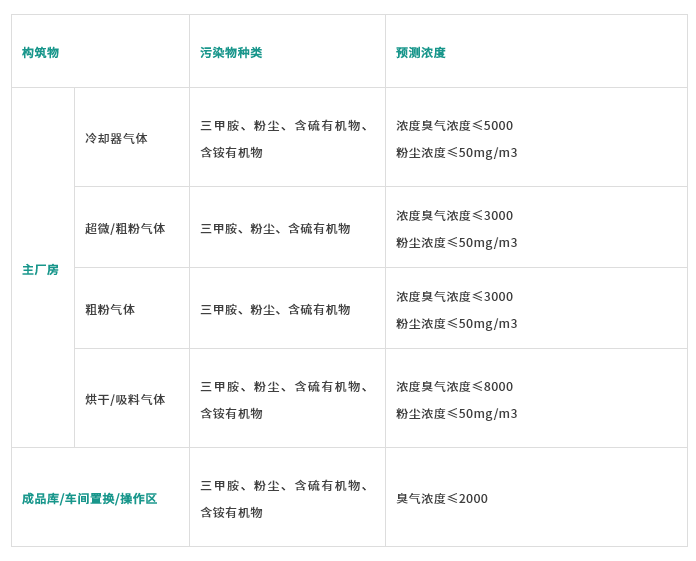

臭氣污染源分析表
除臭工藝選擇
對于飼料廠車間生產工藝臭氣，主要特征為高粉塵、高溫、高濕，大風量，臭氣濃度相對較低。針對以上特征，綜合考慮投資成本及運行成本，我司采用了以下兩種廢氣處理方式：
對于高粉塵、常溫氣體（粗粉，超微）采用：均壓室——生物洗滌——合并高空排放
雖然粗粉及超微氣體已經過布袋除塵裝置，但考慮到布袋除塵器可能發生故障，導致大量原料泄露，因此對于粉碎氣體在進入噴淋洗滌裝置前，增加均壓設備，以應付氣體壓力不均及布袋除塵器的故障情況。經過均壓后再進入噴淋洗滌裝置，將氣體中的污染物捕集進入液相，最后高空排放。
對于常溫／高溫，少粉塵的污染氣體（冷卻排氣）采用：收集管道——生物洗滌＋生物過濾——合并高空排放
對于高溫的污染氣體，由于粉塵相對少，污染物通常易溶于水，但對污染物處理效果要求高，因此綜合考慮系統投資及運行成本，擬采用生物洗滌＋生物過濾工藝處理。經過收集管道收集的氣體進入生物洗滌塔，氣體與填料接觸時，污染物被循環液捕集，進入液相，然后氣體繼續進入生物過濾段，殘留少量污染物被生物過濾填料及微生物捕集而去除，最終氣體達標高空排放。
臭氣收集與輸送方式
整個生產廠區氣體有組織定向流動，工藝風量主要由庫房（原料庫和成品庫）進入車間一樓，再進入工藝系統形成工藝氣體。工藝氣體由工藝管道收集（工藝排風管道）直接由生產設備送到生物洗滌塔或生物過濾塔進氣口，經處理生物洗滌或生物過濾后的干凈氣體由排風管排出室外。
此外，工藝排風已配有動力設備，因此除粗粉、超微及環境氣體收集系統外，由于工藝排氣存在高含塵情況及高濕度情況，因此本項目推薦使用不銹鋼風管。管道內設計風速為：支管4-6米／秒、主管道6-10米／秒、總管道10-14米／秒。依次確定管道的直徑。管道厚度參照通風管道標準確定。
生產車間和倉庫氣流走向規劃有組織流動，且達到合理?yè)Q氣參數，保證車間和倉庫環境異味不外泄，同時倉庫溫度也適宜。
生物洗滌工藝流程
工藝排氣從各工藝生產設備收集后由臭氣輸送管道一并送入生物洗滌設備（粗粉和微粉廢氣先經過均壓室），廢氣由下至上穿過洗滌填料，循環液由上至下噴灑到洗滌填料上，在填料上形成均勻的液體薄膜，當臭氣穿過填料層時，氣體中的塵粒、部分可溶性氣體和熱量被液膜攔截、阻滯、吸收，然后進入生物過濾填料層，從氣相轉移到液相，氣體得到凈化。
循環洗滌液在循環吸收熱量一段時間后，自身溫度升高，同時由于氣體中的塵粒被捕集進入水體，循環水經過一段時間噴淋后，水質惡化前必須送入污水處理廠進行降溫及生物處理，處理達標后再返回噴淋系統循環使用。經除臭設備處理后的氣體通過頂部排放管道進行高空達標排放。
